精密测试设备在增材制造中的核心作用
在50万至100万价位的精密测试设备领域，光学测量与显微分析技术已成为评估增材制造质量的关键环节。这一档位的设备通常具备高分辨率激光共聚焦显微镜、干涉显微镜或高精度结构光扫描能力，能够以微米级甚至亚微米级的精度还原零件表面形貌。对于金属3D打印或高性能工程塑料打印而言，层纹不仅是视觉瑕疵，更是影响零件疲劳强度、表面粗糙度以及后续涂层附着力的核心物理特征。通过高精度设备获取的数据，工程师能够量化层纹的高度、宽度及分布密度，从而为工艺参数的调整提供严实的数据支撑，而非依赖经验主义的主观判断。
此类设备的高价值体现在其 repeatability（重复性）和 resolution（分辨率）的稳定性。在分析打印层纹时，传统的表面粗糙度仪往往只能提供算术平均偏差（Ra）或最大高度（Rz）等单一指标，难以揭示层纹的周期性特征。而高精度显微设备能够构建完整的三维点云数据，通过频谱分析或轮廓提取算法，识别出行进的激光路径、扫描策略以及热累积效应对层纹形成的具体影响。这种从“点”到“面”再到“体”的数据维度提升，使得层纹的控制从被动观察转变为主动调控，为优化打印工艺提供了可追溯的物理依据。

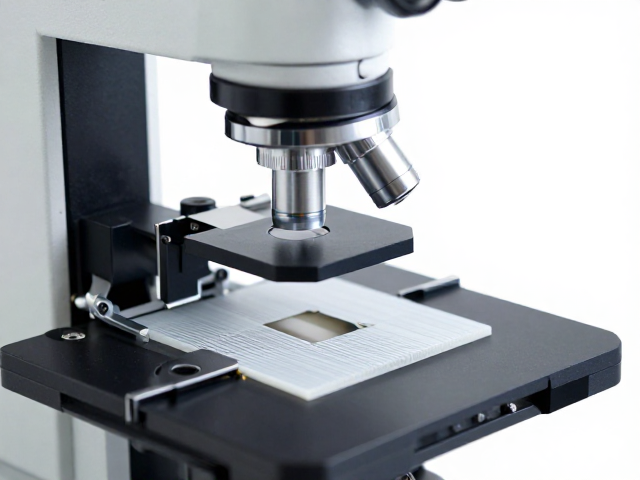

层纹形成的机理与显微观测视角
层纹本质上是增材制造逐层堆积过程中的热力学与动力学耦合产物。在激光粉末床熔融（LPBF）或定向能量沉积（DED）过程中，每一层材料的熔化、凝固以及冷却收缩都会形成微小的几何台阶。当扫描策略存在重叠不均、功率密度波动或保护气体干扰时，这些台阶的高度差异会被放大，形成肉眼可见的层纹。通过高精度显微设备的观测，可以清晰看到熔池边界的不规则性以及再热效应导致的晶粒粗化现象。这些微观结构特征直接决定了层纹的粗糙程度，过大的层纹往往伴随着未熔合或孔隙缺陷，成为应力集中的源头。
显微观测还能揭示打印参数对层纹形态的间接影响。例如，激光功率密度的不足会导致熔深不够，形成“半球状”堆积，加剧层纹高度；而扫描速度过快则可能导致熔池不稳定，产生飞溅和球化现象，使层纹呈现不规则的锯齿状。利用高倍率显微镜头配合焦平面扫描技术，可以精确测量单层厚度与实际堆积高度的偏差。这种偏差分析有助于识别设备光路稳定性、粉末粒径分布以及基板预热温度等隐性变量对层纹的影响，从而缩小工艺优化的搜索空间，避免盲目试错带来的材料浪费和时间成本。

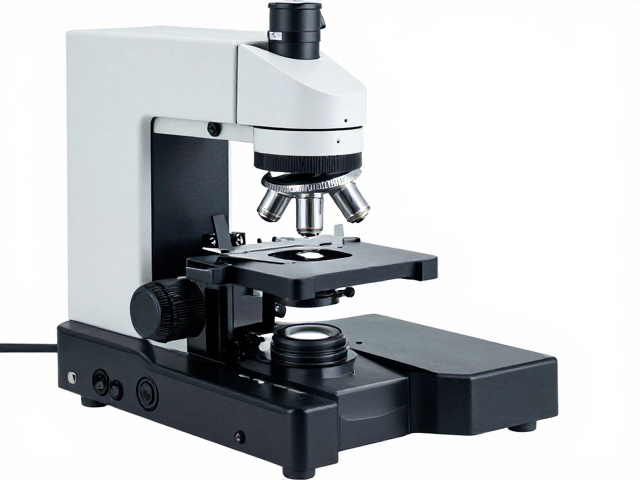

基于显微数据的工艺参数优化策略
利用精密显微设备获取的层纹数据，可以反向推导最优的激光功率与扫描速度组合。通过对比不同功率密度下的层纹高度变化曲线，可以找到层纹高度随功率增加而降低的临界点。在50-100万设备的能力范围内，可以实现对微小区域（如1mm×1mm）的高频次重复测量，确保数据的统计显著性。例如，当发现层纹高度在某一功率区间内波动剧烈时，结合显微图像中的熔池形态，可判断是否存在匙孔效应或匙孔不稳定现象。此时，调整扫描间距或采用岛状扫描策略，可以有效打乱热积累路径，使层纹高度趋于平缓，提升表面一致性。
扫描策略的优化同样依赖于严密的显微数据分析。传统的双向扫描容易在层纹交界处形成明显的脊线，而采用随机扫描或旋转扫描策略可以分散热影响区。通过显微设备对比不同扫描策略生成的层纹频谱，可以量化各向异性特征。若发现层纹在X轴方向显著高于Y轴方向，则提示扫描策略存在方向性缺陷。通过调整扫描角度或引入重叠率补偿，可以平衡不同方向的热输入，消除因扫描路径导致的层纹差异。这种基于数据的策略迭代，使得层纹控制从宏观经验走向微观精准调控，显著提升了零件的表面质量均匀性。

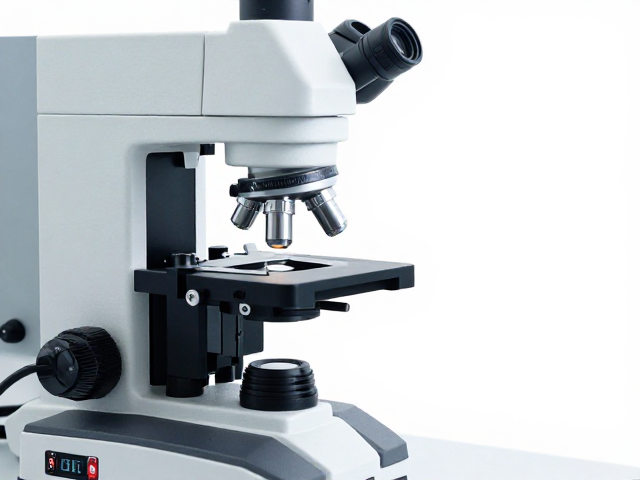

后处理工艺与层纹控制的协同
即使打印工艺已达到较优状态，层纹仍可能因残余应力或表面氧化而存在细微缺陷。高精度显微设备可用于评估喷砂、抛光、化学铣削等后处理工艺对层纹的去除效果。通过对比处理前后的三维形貌数据，可以计算出色差率、深度削减率等关键指标，从而筛选出门槛值最高的后处理方案。例如，对于细微的层纹，激光抛光可能因能量密度难以精确控制而效果有限，而电解抛光则能通过均匀去除表面微凸体，显著降低层纹高度。显微数据为选择合适的后处理工艺提供了客观依据，避免了过度加工导致的尺寸超差或材料损耗。
此外，显微观测还能识别层纹在复杂几何特征处的演变规律。在薄壁、曲面或孔洞区域，层纹形态往往会发生畸变。通过在这些关键区域设置严密的测量网格，利用显微设备分析层纹的连续性和闭合情况，可以判断是否存在因热变形导致的层纹错位。针对此类区域，可在打印前通过切片软件优化支撑结构或局部调整工艺参数，或在后处理中进行针对性修复。这种从打印到后处理的全链路层纹控制体系，确保了最终零件表面质量的一致性和可预测性，满足了精密部件对表面完整性的严苛要求。
